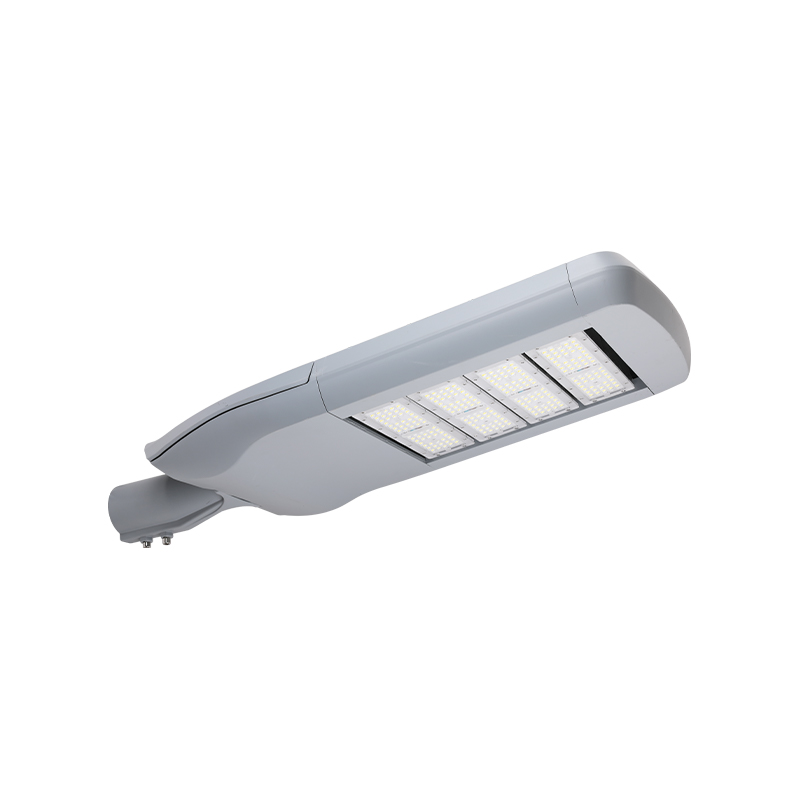

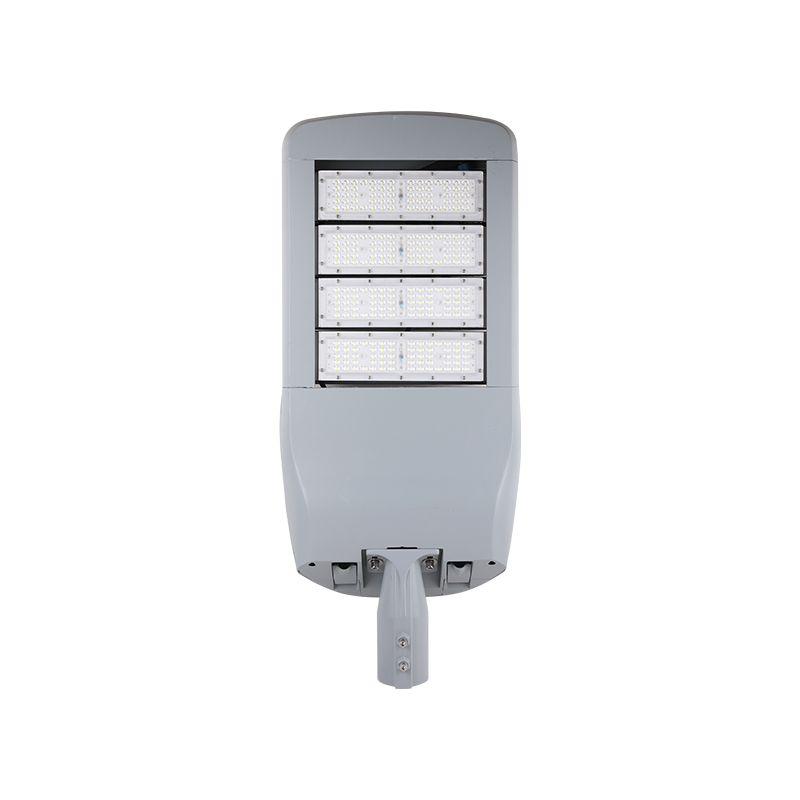

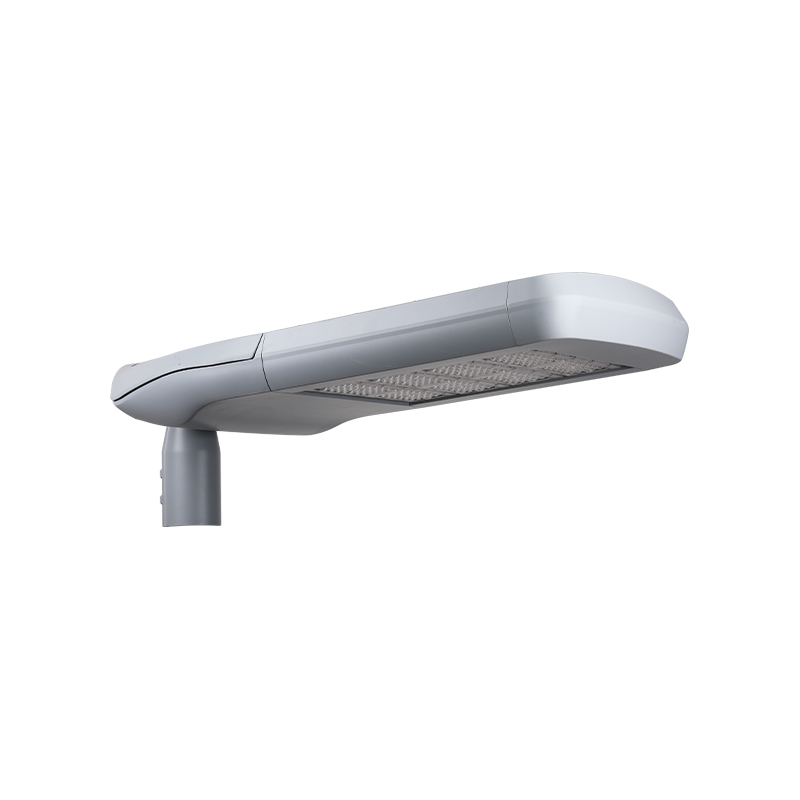

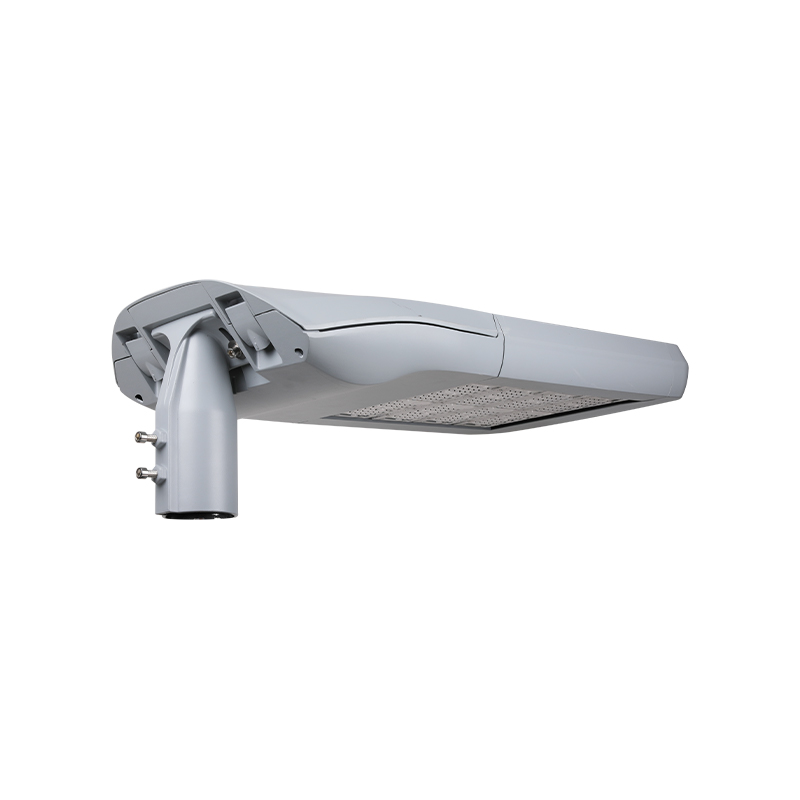

Modularni dizajn motora FORTUNE MODULAR serije LED ulična svjetiljka

Opis proizvoda

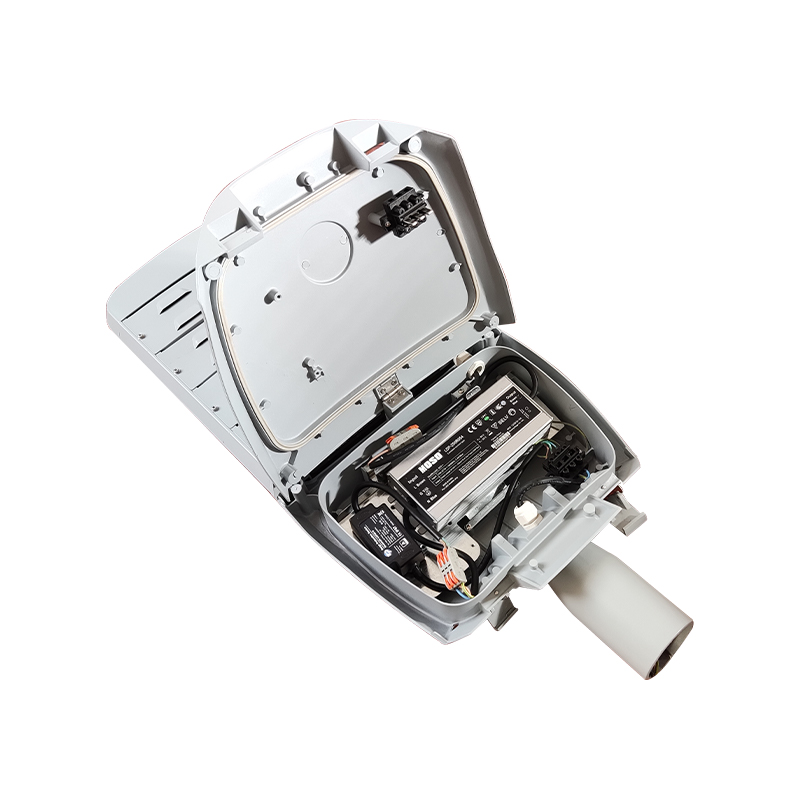

FORTUNE MODULAR ima mnoge značajne prednosti. Njegov dizajn i funkcije odražavaju karakteristike učinkovidosti, fleksibilnosti i usmjerenosti prema budućnosti. Njegov odjeljak za zgorečanik i ladica za zupčanik mogu se lako otvoriti i zamijeniti bez alata, što uvelike pojednostavljuje proces održavanja i poboljšava operativnost i pouzdanost opreme. Dizajn modularnog LED motora može se fleksibilno proširiti s jednog modula na šest modula, što ne samo da zadovoljava potrebe različitih scenarija, već i značajno poboljšava isplativost i korisnicima pruža veću fleksibilnost i prilagodljivost.
Proizvod ima aluminijsko kućište lijevano pod visokim tlakom i prekriveno je poliesterskim praškastim premazom otpornim na koroziju kako bi se osigurala trajnost i stabilnost opreme u teškim uvjetima. Njegov dizajn utičnice s podesivim kutom podržava bočni ulaz i instalaciju na vrhu stupa, dodatno povećavajući praktičnost i primjenjivost instalacije.

GLAVNE PRIMJENE

CESTA & AUTOCESTA

MOSTOVI

URBANA I STAMBENA PODRUČJA

TRG & PJEŠAČKE POVRŠINE

TEHNIČKE SPECIFIKACIJE

SPEC	M01	M02	M03	M04	M05	M06
Snaga	30-60w	60-120w	90-180w	120-240w	150-300w	180-360w
Ulazni napon	100-277V / 50-60Hz
Temperatura boje	3000-6500K
Indeks reprodukcije boja	CRI > 70
Radna temperatura	-40 ℃ ~ 50 ℃
Materijal kućišta	ADC12
Zaštita od prodora	IP66
Snaga udarca	IK08
Zaštita od prenapona	10KV/20KV
Promjer cijevi	60 mm
Težina	6,0 kg	7,2 kg	8,4 kg	9,5 kg	10,8 kg	12,2 kg

DIZAJN U DETALJIMA

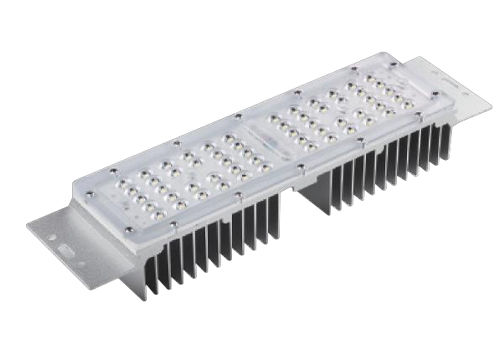

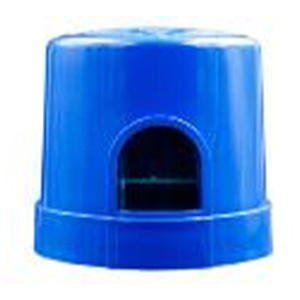

Led modul Multiled modul po izboru s učinkovitošću svjetiljke do 160lm/w, dug životni vijek 50000 sati.	Fotokontrola (opcionalno) Dodatno s NEMA utičnicom i fotoćelijom/kapom za kratko spajanje.

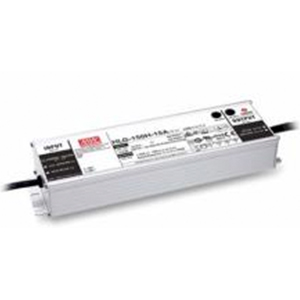

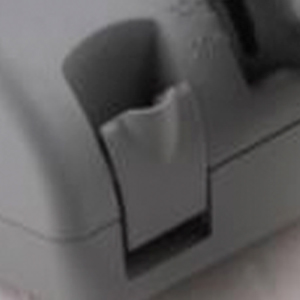

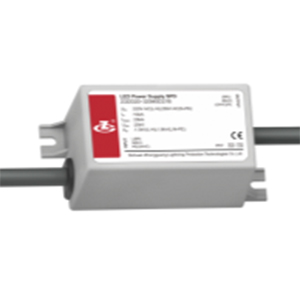

Jedinica napajanja LED drajver visokih performansi - 0-10v prigušivanje na zahtjev - Marka vozača može birati između MOSO, Meanwell, Philips, Osram.	Kopče Otvaranje odjeljka za mjenjače bez alata, jednostavno za održavanje.

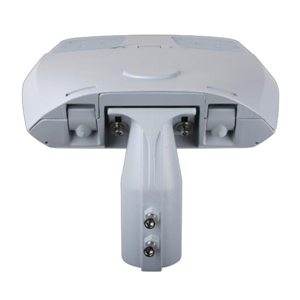

Cjevčica Široki podesivi kut od 0℃±15℃ za bočni ulaz i montažu na stup.	Rastavljač struje Automatsko uključivanje svjetiljke kada se odjeljak za mjenjač otvori i nakon zatvaranja uključi, sigurnost za radnike tijekom održavanja.

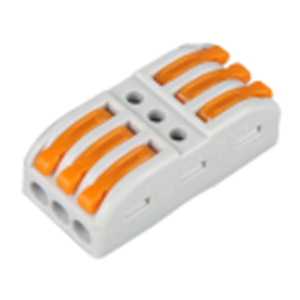

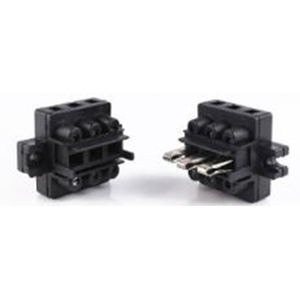

Priključak Brzi utični konektor, bez alata, ušteda vremena.	SPD 10kv (20kv opcija) uređaj za zaštitu od prenapona, pouzdanija zaštita za LED jedinicu napajanja.

LED MODUL DOSTUPAN

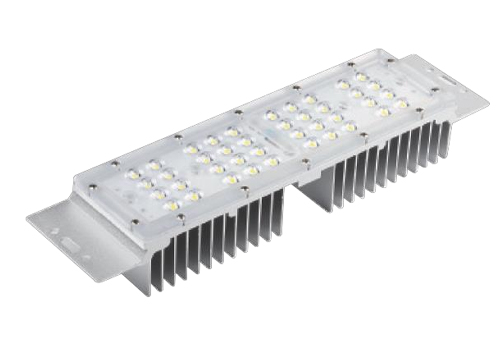

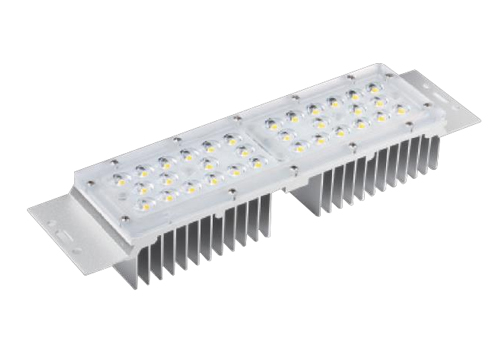

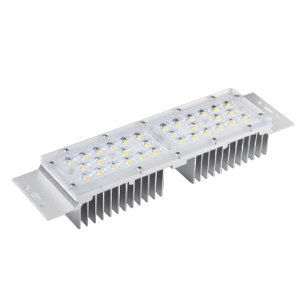

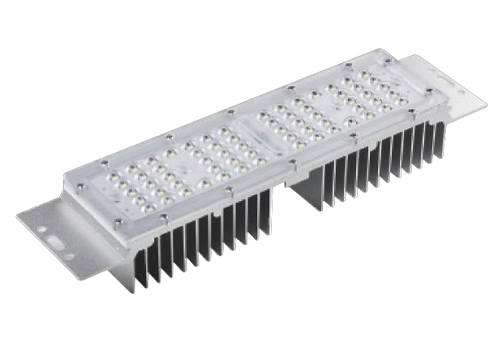

5050 LED MODUL LED količina: 32 kom Snaga: 50w	3030 LED MODUL LED količina: 40 kom Snaga: 30w
3030 LED MODUL LED količina: 56 kom Snaga: 50w	3030 LED MODUL LED količina: 64 kom Snaga: 60w

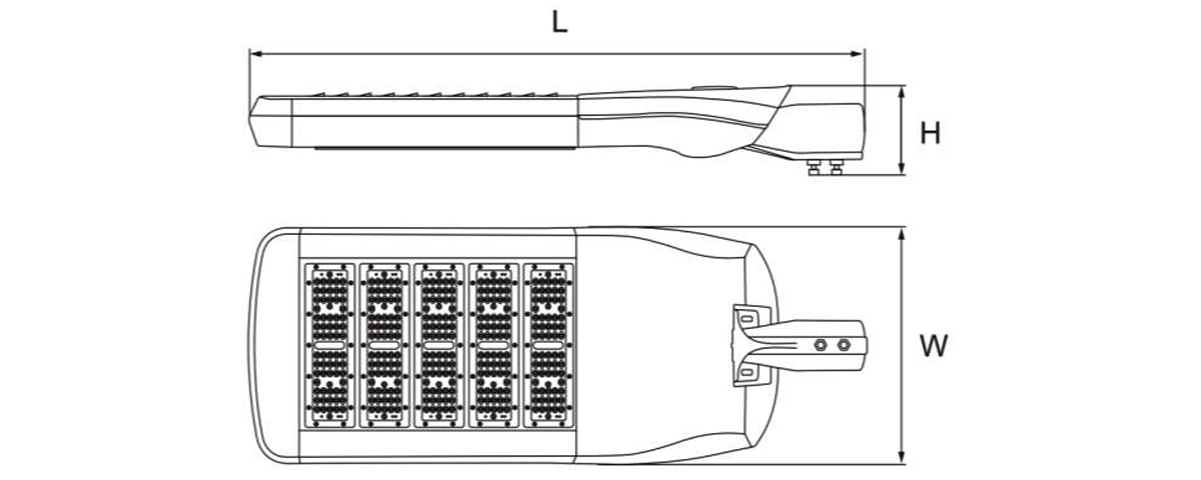

DIMENZIJE (mm)

PODACI O NARUDŽBI

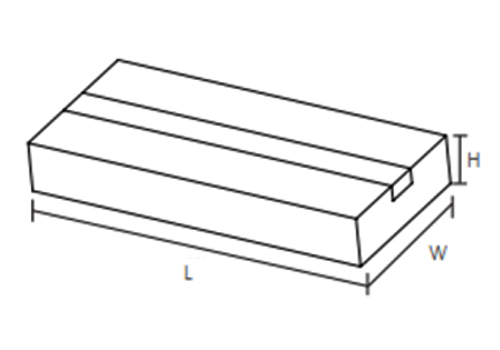

LOGISTIČKI PODACI

INSTALACIJA

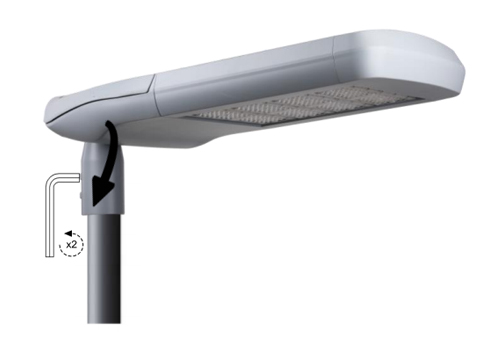

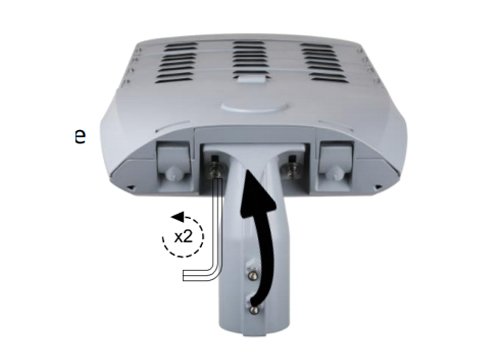

Pritegnite svjetiljku na stup imbus ključem.	Otpustite vijke inbus ključem i okrenite zavrtanj u položaj za bočni ulaz.

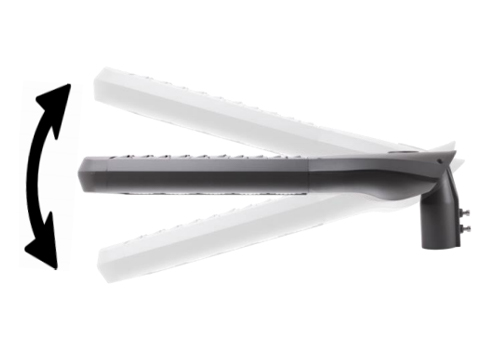

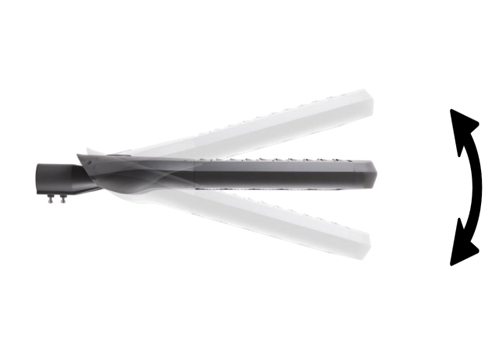

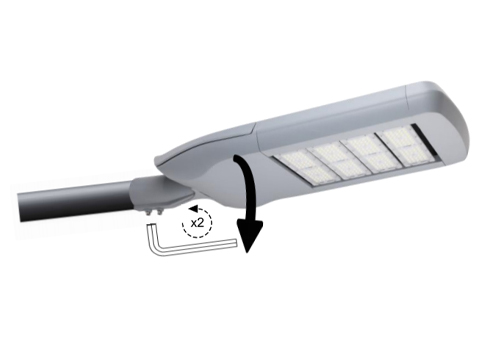

Za montažu svjetiljke potreban je samo jedan ručni alat.	Kut nagiba može se podesiti za -15°, -10°,0°,5°, 10°,15°.

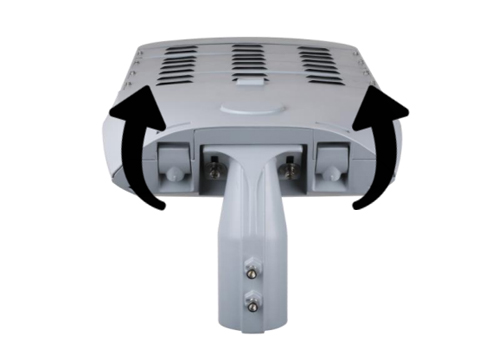

Kut nagiba može se podesiti za -15°, -10°,0°,5°, 10°,15°.	Pritisnite dvije kopče za otvaranje pretinca za opremu.

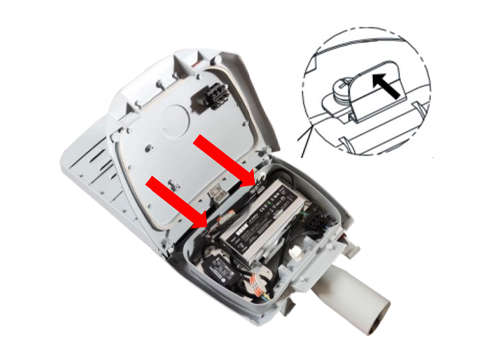

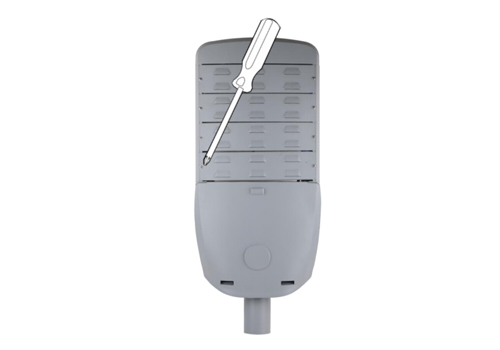

Postavite poklopac odjeljka mjenjača u zaključani položaj, gurnite 2 kopče po traci i izvadite ploču mjenjača, zamijenite pokvarene elektroničke dijelove novima, zatim zaključajte odjeljak mjenjača.	Otpustite stražnji poklopac i uklonite ga, zatim nastavite otpuštati vijke pričvršćene na profilu, uklonite pokvareni LED modul i zamijenite ga novim. Spojite i zategnite svaki dio natrag korak po korak.
